三相多功能電力儀表

三相電流表、電壓表 模擬量變送 RS485 modbus-rtu協議通信

HY194系列數顯三相電流表、電壓表,一種具有可編程測量、顯示、報警、數字通訊和模擬量變送輸出等功能的智能儀表,廣泛應用變電站自動化、配電自動化、智能建筑、機器設備等。真有效值測量,精度高,穩定性好?;ジ衅鞅堵士赏ㄟ^儀表按鍵現場設置,使用方便靈活。

三排4位高亮紅色LED同時顯示三相電流或電壓值,顯示直觀;可選一路或二路繼電器報警輸出,實現上下限報警功能;可選RS-485數字通訊接口,采用國際標準MODBUS-RTU通訊協議,可與各種PLC、HMI、組態軟件實現組網;可選一路模擬量(DC0~20mA、DC4~20mA、DC0~5V、DC0~10V等)變送輸出,模擬量變送輸出與輸入信號隔離,成線性對應關系。

  • 型號: HY194系列

一、產品簡介

(1) 數顯三相電流(電壓)表,具有可編程測量、顯示、報警、數字通訊和模擬量變送輸出等功能的智能儀表,廣泛應用變電站自動化、配電自動化、智能建筑、機器設備等。真有效值測量,精度高,穩定性好;

(2) 互感器倍率可通過儀表按鍵現場設置,使用方便靈活;

(3) 可選一路或二路繼電器報警輸出,實現上下限報警功能;

(4) 可選一路模擬量變送輸出(DC4~20mA、DC0~20mA、DC0~5V、DC0~10V);

(5) RS485通信,標準Modbus-RTU協議,可直接與PLC、HMI、工業組態軟件組網;

(6) 三排4位高亮紅色LED同時顯示三相電流電壓)值,清晰直觀顯示。

二、技術參數

參數

性能

信號輸入

電壓

量程

AC57.7V/AC100V/AC220V/AC450V/AC600V等

過載

持續:1.2倍,瞬時:2倍/1S

功耗

<1VA

阻抗

>380KΩ

電流

量程

AC10A/5A/1A

過載

持續:1.2倍,瞬時:10倍/5S

功耗

<1VA

阻抗

<20mΩ

頻率

45-65HZ

輔助電源

線性電源: AC220V±5%;功耗<3VA

開關電源: AC/DC85-265V、DC10-36V;功耗<3VA

繼電器輸出

一路或二路輸出,觸點容量:1A/220VAC;1A/24VDC

模擬量輸出

DC0~20mA、DC4~20mA、DC0~5V、DC0~10V等

RS485通訊

RS485通訊接口,物理層隔離,符合國際標準的MODBUS-RTU協議

通訊波特率2400~19200,數據格式N81、E81、O81、N82

精度等級

0.2級、0.5級

顯示方式

數碼顯示:三排4位高亮度LED數碼管

環境

工作溫度:-10-55℃;儲存溫度:-20-75℃

安全

絕緣:信號、電源、輸出端子對殼電阻>5MΩ

耐壓:信號輸入、電源、輸出間>AC2KV

三、用戶選型

3.1、儀表外形尺寸及開孔尺寸

外型代號

外型尺寸

開孔尺寸

深度

D

48×48

45×45

85

A

72×72

67×67

90

3

80×80

76×76

85

9

96×96

91×91

85

2

120×120

111×111

85

3.2、命名方式

HY194① - ②K1 - ③④

①、輸入信號類型:電壓輸入為U,電流輸入為I。

②、外型代號:所選儀表尺寸的外形代號,具體見3.1外形代號列表。

③、模擬量變送輸出代號為D,RS485數字接口代號為R,無輸出為空。

④、繼電器報警輸出:一路繼電器輸出代號為A,二路繼電器輸出代號為A2,無繼電器輸出為空。

舉例:96×96外型儀表,信號輸入為三相AC0~5A,帶RS485接口,型號為:HY194I-9K4-R。

四、面板說明

①、與V(A)一起構成單位指示,當K上的指示燈亮,代表K指示有效,和V(A)一起組成KV(KA)單位。圖片關鍵詞

②、測量值的單位,電流表為A、電壓表為V。

③、A相的測量值顯示。

④、B相的測量值顯示。

⑤、C相的測量值顯示。

⑥、A為A相測量值顯示指示符。

⑦、B為B相測量值顯示指示符。

⑧、C為C相測量值顯示指示符。

⑨、操作按鍵。

五、面板按鍵操作

5.1、按鍵定義

功能鍵SET:用于進入菜單項,確認設置值。

位選鍵 ?:循環選定要設置的數碼管,選定的數碼管呈閃爍狀態。

增加鍵 ▲:改變閃爍位數碼管的數值(數碼管數值從0到9循環)。

5.2、操作方法

按住“SET”鍵不放,大約1秒鐘進入?yún)?shù)設置菜單,“▲”鍵進入菜單項的設置值,用“?”鍵、“▲”鍵調整到要設置的值,按“SET”鍵確認設置值,并進入下一設置項,如果沒有下一設置項則退出到測量狀態。

六、參數設置

6.1、菜單設置流程

說明:沒有功能的菜單項會自動跳過,例如,儀表不帶RS485接口,菜單設置中就不會出現2、3、4項關于RS485通信的設置項。進入菜單密碼固定為1111。

圖片關鍵詞

6.2、菜單項參數說明

序號

序號內容說明

顯示

范圍

進入

進入菜單密碼

Entr

0000~9999

說明:輸入進入菜單的密碼,只有密碼正確才能進入菜單,密碼固定為1111

1

電流或電壓倍率

Ct/Pt

1~9999

說明:本項設定的為線路所用CT或PT的倍率,出廠預設定為1,如線路所用PT類型為:10kV/100V,則該項整定值為100,如線路所用CT類型為:600A/5A,則該項整定值為120

2

通信地址

ADDr

1~247

說明:儀表地址,多機通信時用于識別本機

3

通信波特率

bAUd

2400、48009600、19200

說明:用于設定RS485通訊的波特率,出廠預設值為9600

4

通信數據格式

dAtA

n.8.1、o.8.1、e.8.1n.8.2

說明:n.8.1無校驗位8個數據位1個停止位、o.8.1奇校驗8個數據位1個停止位、

e.8.1偶校驗8個數據位1個停止位、n.8.2無校驗位8個數據位2個停止位

5

下限報警值

d-Lo

0~9999

說明:設置下限報警的值,出廠預設值為0

6

上限報警值

d-Ho

0~9999

說明:設置上限報警的值,出廠預設值為9999

7

報警回差值

d-no

0~9999

說明:設置報警回差值,出廠預設值為0,用于防止繼電器在臨界點不停跳動。

8

報警延時值

dLY

0~99

說明:設置報警延時值,單位為秒。

9

0~20與4~20輸出選擇

0-4-

0-204-20

說明:0-20:輸出為0~20mA(DC0~5V、DC0~10V也選此項);4-20:輸出為4~20mA。

10

變送輸出下限對應值

A-Lo

0~9999

說明:設置變送輸出0mA或4mA對應的電流或電壓值,出廠預設值為0。

11

變送輸出上限對應值

A-Ho

0~9999

說明:設置變送輸出20mA對應的電流或電壓值。

七、繼電器報警輸出

繼電器觸點容量:1A/250VAC,1A/24VDC。

繼電器工作在上下限報警方式,有4個報警參數設置:上限報警值UP(二次測值)、下限報警值douu(二次測值)、回差值noop(二次測值)、報警延時間值dly(單位為秒);上限報警說明:當測量值超過上限報警值、且持續報警延時值的時間后,則上限報警繼電器動作,當上限報警繼電器動作后,只有當測量值小于(上限報警值-回差值)時,上限報警繼電器復位。下限報警說明:當測量值低于下限報警值、且持續報警延時值的時間后,則下限報警繼電器動作,當下限報警繼電器動作后,只有當測量值大于(下限報警值+回差值)時,下限報警繼電器復位。

繼電器報警是同時臨控三相,只要三相中的任意一相達到報警條件,繼電器就會動作。

二次側的值的計算方法:二次測值=一次測值/互感器倍率。如果沒有外配互感器,互感器倍率為1,一次測值與二次測值相等。

舉例說明:交流電流表,配600A/5A電流互感器,上限報警點為500A,下報警點為200A,回差為1A,報警延時值為5秒。UP=4.167;douu=1.667;noop=0.008;dly=5。

八、模擬量變送輸出

模擬量輸出可選:DC0~20mA、DC4~20mA、DC0~5V、DC0~10V等。模擬量變送輸出與輸入信號隔離,成線性對應關系,廣泛用于PLC、DCS等數據采集。模擬量變送輸出與A相的電流或電壓值對應。

精度0.5%;電流輸出時,負載電阻<500Ω;電壓輸出時,負載電阻>100KΩ。

九、功能模塊

9.1、RS485通訊

9.1.1、通信協議

(1)   RS485通訊接口,異步半雙工模式。

(2)  通訊波特率2400、4800、9600、19200bps 可設置,出廠默認值為9600 bps。

(3)  數據格式:圖片關鍵詞 無校驗位、8個數據位、1個停止位;圖片關鍵詞 奇校驗、8個數據位、1個停止位;圖片關鍵詞 偶校驗、8個數據位、1個停止位;圖片關鍵詞 無校驗位、8個數據位、2個停止位。

國際標準Modbus-RTU協議,儀表地址:1~247;本機目前支持03H、04H讀命令,10H寫寄存器命令,03H、04H讀命令功能相同。

報文格式說明:

命令04H(或03H):讀命令
      主機請求:
地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼

                  1byte + 1byte  +  2byte  +  2byte  +  2byte

地址:為所要查詢儀表地址碼,可以在 1~247內設置,占用 1個字節

命令:04H或03H讀命令,長度為 1個字節

數據地址:欲讀取的數據起始地址,占用 2個字節

數據長度:欲讀取的數據字長度

CRC16校驗碼:低8位在前,高8位在后,占用2個字節

從機響應:地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼

                  1byte + 1byte + 1byte  +  nbyte  +  2byte

地址:為響應儀表地址碼,長度為 1個字節

命令:04H或03H ,長度為 1個字節

數據長度:將要發送的數據字節長度

數據信息:讀取的數據,具體見儀表參數地址表

CRC16校驗碼:占用2個字節,低8位在前,高8位在后

命令10H :寫命令

主機請求:地址 + 命令 + 起始地址 + 寄存器數 + 字節數 + 寫寄存器數據 + CRC校驗碼

                  1byte + 1byte +  2byte  +  2byte  + 1byte  +  nbyte  +  2byte

地址:為所要查詢儀表地址碼,可以在 1~247內設置,占用 1個字節

命令:10H寫命令,長度為 1個字節

起始地址:欲寫的數據起始地址,占用 2個字節

寄存器數:欲寫的寄存器數量

字節數:寫數據的字節數量

寫寄存器數據:寫入寄存器的數據

CRC16校驗碼:低8位在前,高8位在后,占用2個字節

從機響應:地址 + 命令 + 起始地址 + 寄存器數 + CRC校驗碼

1byte + 1byte +  2byte  +  2byte  + 2byte

地址:為響應儀表地址碼,長度為 1個字節

命令:10H寫命令,長度為 1個字節

起始地址:欲寫的數據起始地址,占用 2個字節

寄存器數:欲寫的寄存器數量

CRC16校驗碼:低8位在前,高8位在后,占用2個字節

9.1.2、通信報文舉例

(1)  讀數據寄存器(功能代碼03H/04H):讀三相電流值,A相電流4.500A,B相電流4.400A,C相電流4.600A,儀表地址為1。

      主機讀數據幀:

地址

命令

起始地址(高位在前)

寄存器數(高位在前)

校驗碼(低位在前)

01H

04H

00H,00H

00H,03H

B0H,0BH

      儀表回應數據幀:

地址

命令

數據長度

數據段(2字節)

校驗碼

01H

04H

06H

11H,94H,11H,30H,11H,F8H

23H,2EH

(2)  寫數據寄存器(功能代碼10H):設置電流變比CT=20,儀表地址為1。

      主機寫數據幀:

地址

命令

起始地址

寄存器數

字節數

數據段

校驗碼

01H

10H

00H,04H

00H,01H

02H

00H,14H

A7H,DBH

      儀表回應數據幀:

地址

命令

起始地址

寄存器數

校驗碼

01H

10H

00H,04H

00H,01H

40H,08H

9.2.3、Modbus通信寄存器地址表

地址

項目描述

數據類型

屬性

說明

0

A相電流值(或電壓值)

Short

R

范圍:0~9999

1

B相電流值(或電壓值)

Short

R

范圍:0~9999

2

C相電流值(或電壓值)

Short

R

范圍:0~9999

3

CT(或PT)倍率

Short

R/W

范圍:1~9999

4

繼電器下限報警值

Short

R/W

范圍:0~9999

5

繼電器上限報警值

Short

R/W

范圍:0~9999

6

繼電器動作回差值

Short

R/W

范圍:0~9999

7

繼電器動作延時值

Short

R/W

范圍:0~99

說明:

(1)  讀出的電壓為二次側的電壓值,固定1位小數位,二次測的電壓值=讀出值/10,一次側的電壓值=讀出值×PT變比/10。

(2)  讀出的電流為二次側的電流值,固定3位小數位,二次測的電流值=讀出值/1000,一次側的電流值=讀出值×CT變比/1000。

(3)  繼電器的下限報警值、上限報警值、動作回差值為二次測的值。

十、接線方式及接線端子圖

10.1、接線方式

三相電流            三相電壓(三相三線、線電壓)                  三相電壓(三相四線、相電壓)

圖片關鍵詞      圖片關鍵詞              圖片關鍵詞

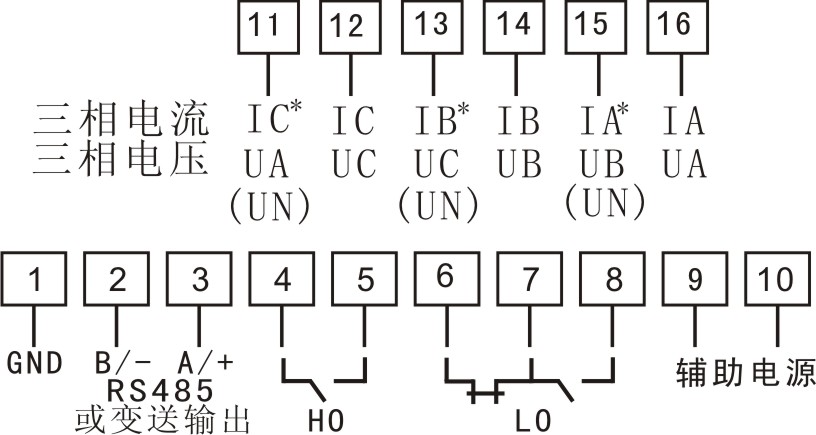

10.2、接線端子圖

圖片關鍵詞

說明:

1、接線端子圖與產品背后實際接線端子圖不同時,請以產品背后接線端子圖為準。

2、H0為上限報警繼電器輸出,L0為下限報警繼電器輸出,儀表只帶一路繼電器輸出時,上限報警、下限報警都通過下限報警繼電器輸出。
